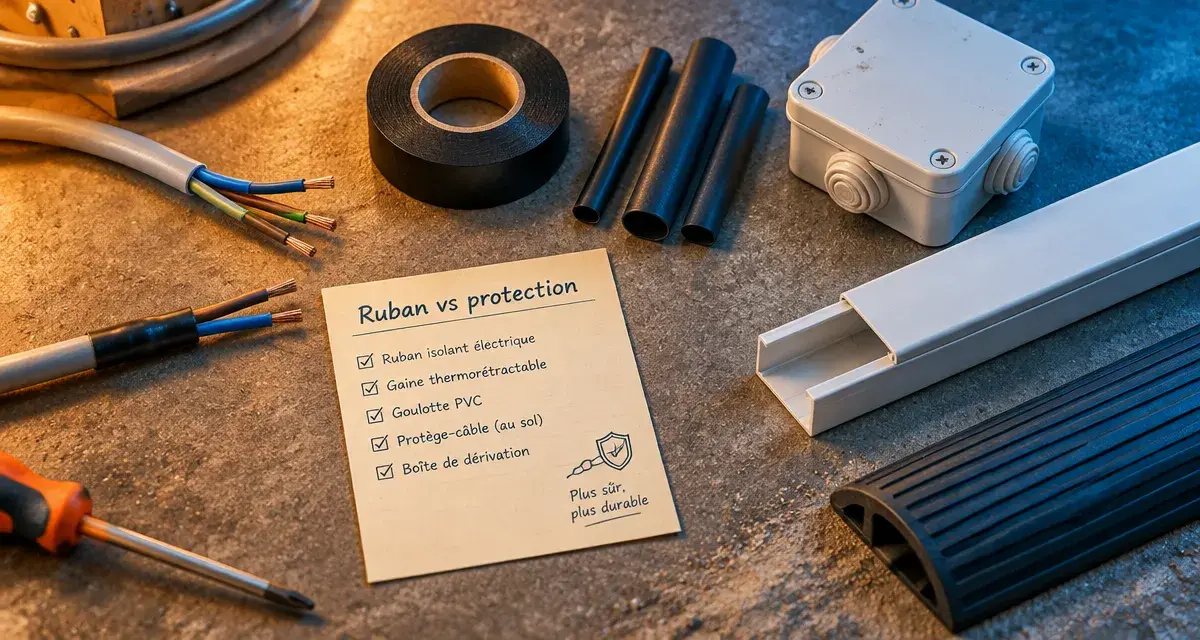

Fil dénudé ou câble exposé : choisir entre ruban, gaine et protège-câble

16 octobre 2026 Émilien Garrel-Bellec 9 min de lecture

Pour protéger des fils électriques, commencez par identifier le risque : conducteur dénudé, câble écrasé, raccordement exposé, humidité, passage de personnes ou circulation de véhicules. Une seule solution ne convient pas à toutes les situations. Le ruban isolant traite un défaut ponctuel, tandis qu’une gaine, une goulotte ou un protège-câble protège surtout le câble contre son environnement.

Table des matières

Isoler un fil et protéger un câble : deux besoins différents

Un fil électrique dénudé présente un problème d’isolement. Une partie conductrice peut être touchée ou entrer en contact avec un autre élément, avec un risque de défaut d’isolement, de court-circuit ou d’échauffement. Un câble déjà gainé, mais posé dans un passage, fixé sur un mur ou installé dehors, nécessite plutôt une protection mécanique adaptée à l’humidité et aux contraintes du lieu.

La première règle reste la même : coupez l’alimentation du circuit, puis vérifiez l’absence de tension avec un testeur approprié avant toute intervention. Ne vous fiez ni à la position d’un interrupteur ni à l’apparence du fil. En cas de doute sur l’origine du câble, son état ou le tableau électrique, faites appel à un électricien.

Situation	Protection adaptée	Durée d’usage
Petite zone de gaine abîmée	Ruban isolant électrique ou gaine thermorétractable	Provisoire, à surveiller
Raccordement de conducteurs	Connecteur adapté et boîte de dérivation fermée	Définitive
Câble apparent le long d’un mur	Goulotte ou chemin de câble	Durable
Câble dans un passage au sol	Protège-câble ou rampe de franchissement	Temporaire ou permanente
Liaison extérieure ou enterrée	Gaine adaptée au parcours extérieur	Durable

Un fil dénudé ne se répare pas avec du scotch ordinaire

Le ruban isolant, uniquement pour une protection ponctuelle

Utilisez exclusivement un ruban isolant électrique, jamais un adhésif de bureau ou du ruban d’emballage. Pour couvrir une petite portion de gaine endommagée, commencez sur la gaine saine, à au moins 2 cm avant la zone abîmée. Enroulez le ruban avec un chevauchement de 50 % à chaque tour, dépassez de 2 cm de l’autre côté et posez au minimum 3 couches.

Cette méthode constitue un dépannage de quelques heures à une journée maximum. Elle ne remplace pas une réparation définitive. Si la gaine est largement détériorée, fondue ou noircie, recherchez la cause avant de remettre le circuit sous tension. Une surcharge, un mauvais serrage ou un câble inadapté peuvent expliquer l’échauffement.

Une gaine thermorétractable peut aussi convenir lorsque le câble est hors tension et qu’il est possible de l’enfiler avant le raccordement. Elle forme une enveloppe plus régulière que le ruban, mais elle ne rend pas fiable un conducteur endommagé ou une connexion incertaine.

Pour une connexion durable, rendre le raccordement accessible

Un raccordement permanent se réalise avec une borne de connexion à levier de type Wago, un domino adapté ou une cosse à sertir, selon le montage. La connexion doit ensuite être placée dans une boîte de dérivation fermée et accessible. Accessible signifie qu’elle reste contrôlable et réparable. Une jonction ne doit pas être noyée derrière une cloison, sous un revêtement ou dans une tranchée sans dispositif prévu pour cela.

Un câble non utilisé mérite la même rigueur. Lorsque c’est possible, neutralisez-le en amont du circuit plutôt que de recouvrir vaguement son extrémité. Un fil qui semble inactif peut rester alimenté ou être remis sous tension ultérieurement.

Protéger un câble intérieur sans encombrer la pièce

À l’intérieur, la goulotte protège les câbles apparents des chocs légers, des frottements et des manipulations répétées. Elle convient notamment à une plinthe, à une remontée murale ou à un poste de travail. Le chemin de câble, ouvert ou fermé, convient davantage aux ateliers, aux locaux techniques et aux installations qui regroupent plusieurs liaisons.

Guide professionnel de la norme électrique NF C 15-100 — Consultez les exigences officielles de la NF C 15-100 sur les disjoncteurs et le nombre de circuits en neuf comme en rénovation.

Choisissez le volume intérieur selon le diamètre extérieur des câbles, leur nombre et la marge nécessaire pour les évolutions futures. Un canal ou un espace supplémentaire évite de comprimer les gaines et facilite les interventions. Lorsque des réseaux électriques, informatiques et audio circulent au même endroit, séparez-les pour limiter les interférences et faciliter leur repérage.

Une goulotte bien positionnée limite aussi les manipulations accidentelles. Elle évite de tirer sur une multiprise, de coincer un cordon derrière un meuble ou d’accrocher un câble avec l’aspirateur. Ces gestes peuvent détériorer la gaine avant même qu’une panne ne soit visible.

Extérieur, mur et tranchée : protéger contre l’humidité et les chocs

Sur un mur extérieur, guider et fixer le câble

Un câble exposé à la pluie, au gel, aux UV et aux chocs ne doit pas rester librement fixé avec des attaches inadaptées. Une gaine ou un chemin de câble destiné à l’extérieur permet de suivre le mur tout en protégeant le parcours. Les entrées, les sorties et les raccordements sont les points les plus sensibles. Évitez les boucles où l’eau peut stagner et placez les connexions dans des enveloppes prévues pour l’environnement concerné.

Le parcours doit rester correctement guidé et fixé. Un câble qui pend, frotte contre un angle ou repose sur une surface humide s’use plus rapidement, même si sa gaine paraît encore intacte.

Pour un câble enterré, prévoir le passage avant le tirage

L’enfouissement protège le câble du soleil et du passage, mais il ne consiste pas à déposer un câble directement dans la terre. Une gaine adaptée au parcours extérieur, telle qu’une gaine ICTA lorsque le projet le permet, protège le tirage et facilite un éventuel remplacement. Préparez la tranchée, retirez les éléments coupants et anticipez les changements de direction pour ne pas pincer le câble.

Les exigences de la NF C 15-100 doivent être prises en compte pour une installation électrique fixe. Les conditions précises dépendent notamment de la nature de la liaison et de son environnement. Pour une alimentation de dépendance, de portail, d’éclairage de jardin ou pour toute création de circuit, demandez la validation d’un professionnel avant la mise sous tension.

Au sol, choisissez une rampe selon le passage réel

Un câble traversant un couloir, une entrée, un atelier ou une zone d’événement doit être recouvert par un protège-câble au sol. Cette rampe réduit le risque de trébuchement et évite que le câble soit écrasé. Les modèles à 2, 3 ou 5 canaux permettent de séparer les réseaux. Des modules emboîtables prolongent la protection sur la longueur nécessaire.

Le choix ne dépend pas uniquement du nombre de canaux. Vérifiez le diamètre des câbles, le type de trafic, la stabilité de la base et la visibilité du capot. Certains passe-câbles industriels acceptent des câbles jusqu’à 90 mm et supportent jusqu’à 20 tonnes par essieu, selon le modèle. Cette capacité ne dispense pas de vérifier l’usage prévu : piétons, diables, gerbeurs, chariots élévateurs, voitures ou poids lourds n’imposent pas la même rampe.

Pour un passage occasionnel de piétons, installez une rampe antidérapante correctement positionnée.
Pour un trafic régulier ou une pose durable, prévoyez un ancrage au sol avec des fixations compatibles avec le béton ou l’asphalte.
Ne laissez pas les câbles sortir latéralement de la rampe : ils recréeraient un obstacle et resteraient vulnérables.
Après la pose, contrôlez la fermeture du capot, l’absence de pincement et la stabilité de chaque module.

Les erreurs qui annulent la protection

Une protection efficace reste visible, adaptée et contrôlable. Évitez les conducteurs torsadés puis enveloppés de ruban, les raccordements cachés dans un mur, les gaines trop étroites, les câbles tendus sans jeu et les rallonges extérieures utilisées durablement comme une installation fixe.

Ne recouvrez pas non plus une gaine fondue ou noircie sans rechercher la cause. Une surcharge, un mauvais serrage ou un câble inadapté peuvent être en jeu. Le ruban masque alors le problème sans supprimer le risque.

Avant la remise sous tension, inspectez le cheminement complet. Aucune partie métallique ne doit être accessible, les boîtes doivent être fermées, les protections mécaniques doivent rester stables et les câbles ne doivent subir ni écrasement ni traction. Protéger les fils électriques consiste à choisir le matériel adapté, puis à conserver un parcours propre, accessible et vérifiable dans le temps.
