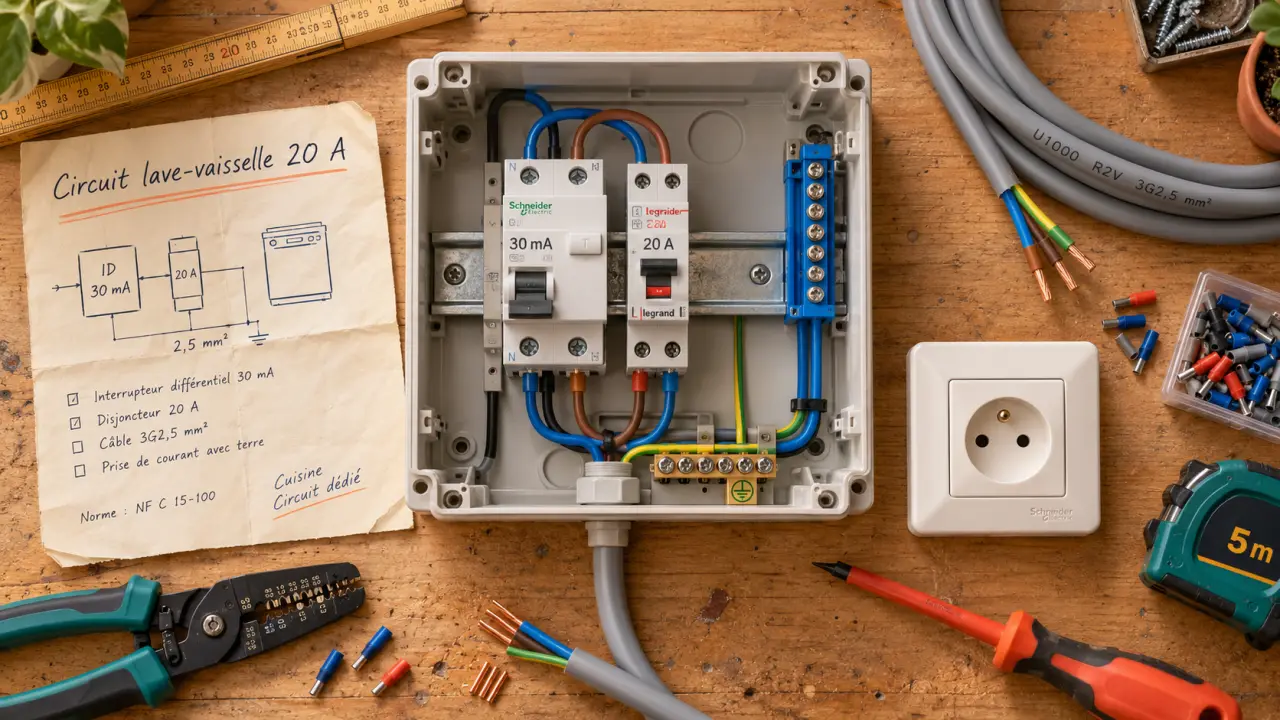

Disjoncteur pour lave-vaisselle : 20 A maximum, mais jamais sans circuit dédié
Pour un lave-vaisselle domestique, prévoyez un circuit dédié en cuivre de 2,5 mm², protégé par un disjoncteur de 20 A maximum, avec une protection différentielle de 30 mA en amont. Un disjoncteur de 16 A peut également convenir selon l’appareil et son installation. Le calibre ne suffit toutefois pas à valider le raccordement : la terre, la prise et l’organisation du tableau doivent aussi être vérifiées.
16 A ou 20 A : choisir une protection adaptée au circuit
Le disjoncteur protège les conducteurs contre les surcharges et les courts-circuits. Son calibre ne correspond donc pas simplement à la consommation du lave-vaisselle : il doit être compatible avec l’ensemble du circuit qu’il protège. La NF C 15-100 encadre ce dimensionnement. Enedis rappelle notamment la nécessité d’un circuit dédié et d’un disjoncteur de 20 A maximum.
Estimer l’intensité de votre lave-vaisselle
Saisissez la puissance nominale et la tension pour obtenir une estimation de l’intensité électrique.
Intensité estimée
— A
Formule utilisée : I = P / U, soit puissance en watts divisée par tension en volts.

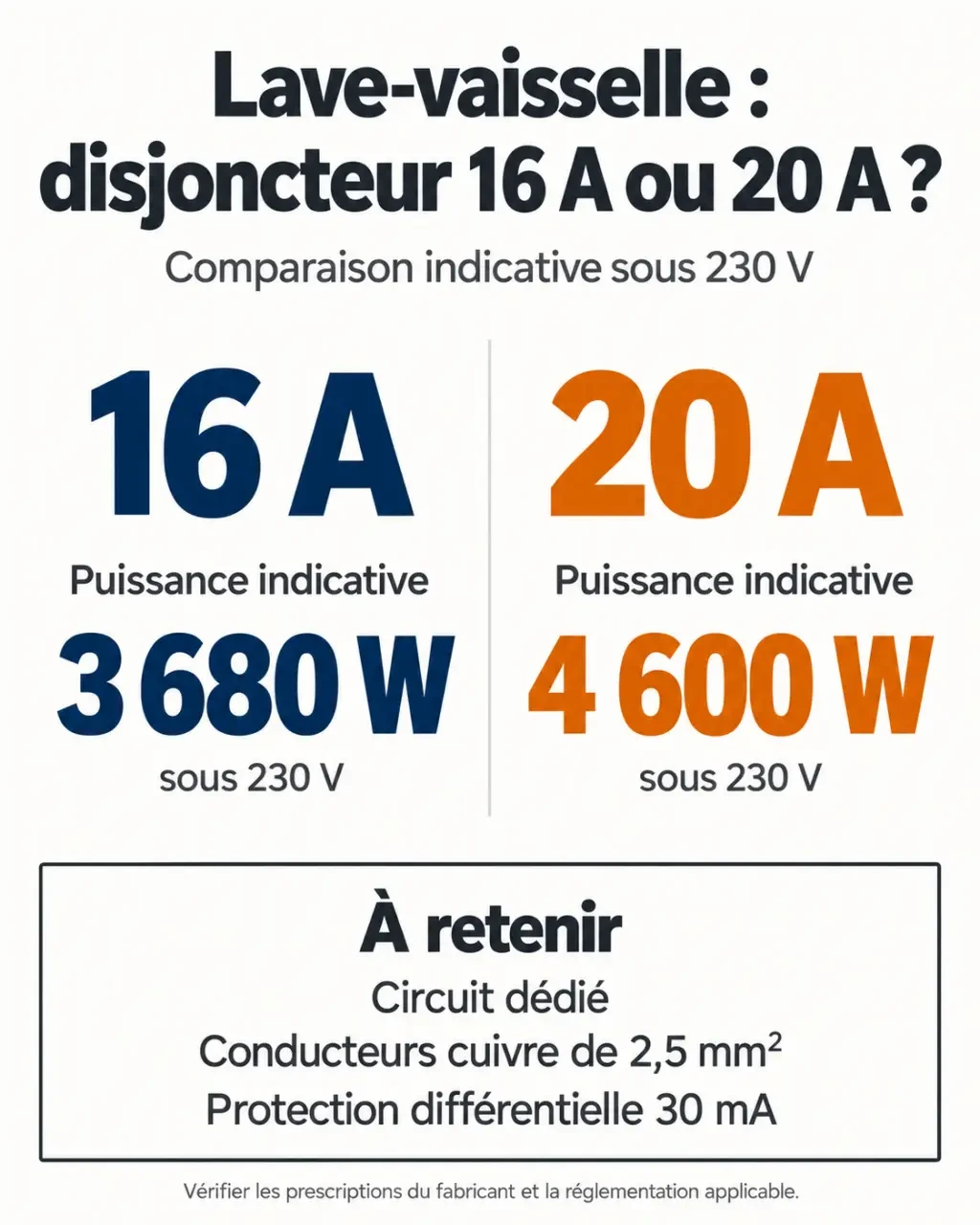

| Point de comparaison | Disjoncteur 16 A | Disjoncteur 20 A |
|---|---|---|
| Usage envisagé | Possible si la puissance et la notice de l’appareil le permettent | Choix courant pour créer un circuit spécialisé |
| Conducteurs du circuit spécialisé | Cuivre de 2,5 mm² | Cuivre de 2,5 mm² minimum, avec conditions de pose adaptées |
| Puissance indicative sous 230 V | 3 680 W | 4 600 W |
| Nombre d’appareils | Un seul lave-vaisselle | Un seul lave-vaisselle |
Une fiche 16 A n’impose pas automatiquement un disjoncteur 16 A
La fiche fournie avec l’appareil et le disjoncteur n’ont pas le même rôle. La présence d’une fiche 16 A n’interdit pas, à elle seule, le raccordement à une prise adaptée sur un circuit spécialisé protégé à 20 A. Inversement, elle ne suffit pas à valider n’importe quelle prise existante. Un disjoncteur 16 A peut convenir si l’appareil reste seul sur le circuit et si les prescriptions du fabricant sont respectées.
Pour situer la demande électrique, le calcul simplifié est intensité ≈ puissance ÷ tension : 2 000 W ÷ 230 V donnent environ 8,7 A. Ce résultat constitue un repère, pas une méthode complète de dimensionnement. Consultez la puissance nominale sur la plaque signalétique, sans la confondre avec la consommation énergétique d’un cycle.
Le circuit dédié compte autant que le calibre
Un circuit spécialisé relie le tableau au point de raccordement du lave-vaisselle, sans alimenter d’autres appareils. Un seul lave-vaisselle doit être raccordé à ce circuit : ni four, ni lave-linge, ni prises générales de cuisine ne doivent partager cette alimentation.
Le chauffage de l’eau sollicite davantage l’installation que certaines autres phases du lavage. Ajouter une bouilloire ou un autre appareil puissant sur la même ligne peut provoquer une surcharge et un déclenchement. Une multiprise ne crée pas une alimentation supplémentaire : elle répartit simplement celle du circuit existant.
Pourquoi retenir des conducteurs de 2,5 mm² ?
Pour créer le circuit spécialisé, retenez des conducteurs cuivre de 2,5 mm², comme dans les recommandations de Legrand. Le dimensionnement doit également tenir compte de la longueur et des conditions de pose. Une ancienne ligne dont la section est inconnue ne doit pas recevoir un disjoncteur plus puissant sans contrôle préalable.
Comme la fibre d’un tissu ne se juge pas à son seul revêtement, un conducteur ne se juge pas à l’épaisseur apparente de sa gaine. La section de cuivre, exprimée en mm², est différente du diamètre extérieur du fil isolé. Deux fils visuellement proches peuvent donc avoir des capacités différentes. Une photo ou une estimation à l’œil ne permet pas de valider la section : il faut identifier les conducteurs et, si nécessaire, les faire contrôler.
La prise doit aussi disposer d’une terre effective, être en bon état et permettre le branchement sans traction sur le cordon. Évitez rallonges et multiprises, ainsi que tout cordon pincé derrière l’appareil. Une prise noircie, déformée ou anormalement chaude nécessite l’arrêt de l’utilisation et un contrôle.
Le différentiel 30 mA complète le disjoncteur
Un disjoncteur classique ne remplace pas une protection différentielle. Les deux dispositifs traitent des défauts différents et doivent être coordonnés dans le tableau.
- Le disjoncteur divisionnaire protège le circuit contre les surcharges et les courts-circuits.
- L’interrupteur différentiel 30 mA détecte un déséquilibre entre les courants aller et retour, pouvant signaler une fuite vers la terre, et contribue à protéger les personnes.
- Le disjoncteur différentiel combine ces deux fonctions dans un même appareil.
Dans une organisation courante, l’alimentation passe par l’interrupteur différentiel, puis par le disjoncteur dédié, avant de rejoindre le lave-vaisselle. La présence du différentiel ne dispense jamais d’une mise à la terre correcte.
Type AC ou type A : ne pas confondre lave-vaisselle et lave-linge
Un interrupteur différentiel 30 mA de type AC convient habituellement au circuit d’un lave-vaisselle domestique. Le type A détecte également certaines composantes continues du courant de défaut ; il peut protéger ce circuit et peut être demandé par le fabricant. Le lave-linge relève, lui, d’exigences spécifiques : ne transposez pas automatiquement ses règles au lave-vaisselle.
Les indications 30 mA et 40 A ou 63 A ne désignent pas la même caractéristique : la première est la sensibilité différentielle, les secondes concernent le courant assigné. Le choix dépend aussi des autres circuits alimentés. Une place libre sur une rangée ne prouve donc pas que son interrupteur différentiel peut accueillir une charge supplémentaire.
Vérifier l’existant sans intervenir sous tension
Sur une installation ancienne, une étiquette « lave-vaisselle » ne garantit ni un circuit réellement dédié ni sa conformité. Les règles applicables dépendent aussi de la date de réalisation et de la nature des travaux. Pour une création ou une rénovation, faites préciser les exigences de la NF C 15-100 applicables au projet.
- Consultez la notice : alimentation, puissance et éventuelles exigences particulières.
- Repérez la protection depuis la façade fermée du tableau, sans retirer son capot.
- Identifiez les autres équipements concernés lorsque ce circuit est coupé, sans considérer ce repérage comme une preuve suffisante de conformité.
- Vérifiez visuellement la prise et le cordon : absence de détérioration, de rallonge et d’échauffement apparent.
- Faites confirmer les points invisibles : section, continuité de terre, raccordements et dimensionnement du différentiel.
Si une protection déclenche, notez laquelle et à quel moment du cycle. Un déclenchement différentiel peut signaler un défaut d’isolement ; celui du disjoncteur peut orienter vers une surcharge ou un court-circuit. Ces observations aident le professionnel, mais ne constituent pas un diagnostic.
N’augmentez jamais le calibre pour empêcher un déclenchement et ne réarmez pas répétitivement une protection qui retombe. En présence d’eau, d’une odeur de brûlé ou de traces noires, cessez d’utiliser l’appareil. Toute ouverture du tableau exige une mise en sécurité et une vérification d’absence de tension avec un matériel adapté.
Un tableau plein, une terre incertaine ou un appareil professionnel ou triphasé justifient une étude particulière. Pour préparer l’intervention, transmettez à l’électricien la référence du lave-vaisselle, sa notice et des photos du tableau fermé. L’objectif n’est pas seulement d’acheter le bon disjoncteur, mais de disposer d’une alimentation sûre de bout en bout.
